Tunelový detektor kovů METRON 05 C
Tunelový detektor kovů METRON 05 C s integrovanou řídicí jednotkou slouží k detekci kovových částic na dopravníku. Tento tunelový detektor kovů je kromě dopravníku možné instalovat i na vibrační podavač nebo materiálový skluz.
Nevíte jak snadno a rychle nainstalovat detektor kovů na stávající dopravník? Máme pro Vás řešení a tím je: dvoudílný rozložitelný tunelový detektor METRON 05 D.
Hlavní výhody tunelového detektoru kovů
- Detektor kovů pro instalaci na dopravní pás, vibrační podavač, materiálový skluz nebo propadovou šachtu.
- Detekuje všechny kovy volné i ukryté v materiálu.
- Praktická, spolehlivá a lety ověřená technologie.
- Maximální přesnost detekce i v drsných průmyslových podmínkách.
- Ochran cenné výrobní technologie a monitoring výrobních procesů.
- Řešení šitá na míru s propojením se spolehlivým dopravním systémem a možnosti vyřazování.
Tunelový detektor kovů METRON05 C je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Odolný – v technologii a výkonu
- Flexibilní - ve velikosti a použití
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Volitelná výbava
Detektory METRON 05 C můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- Možnost vzdáleného resetu zařízení
- Ovládání dopravníku – reverzní chod dopravníku
- Vizuální značení kontaminantů – barevné značení
- Vyřazování kontaminantů – pusher, propadové zařízení
- SW úpravy dle Vašich požadavků – přenos dat, specifické kontrolní operace
Speciální provedení
Máte speciální požadavky na provedení detektoru kovů? Mezi nejčastější požadavky patří:
- Detekční hlava i skříň řídicí jednotky v nerezovém provedení
- Stupeň krytí IP 65
- Barevné provedení dle požadavku
- Speciální napájení, koncovky atd.
- Provedení pro použití i ve vysokých teplotách
- Verze Alutron – žádné falešné signály způsobené metalizovanou fólií – Patent č. 4342826

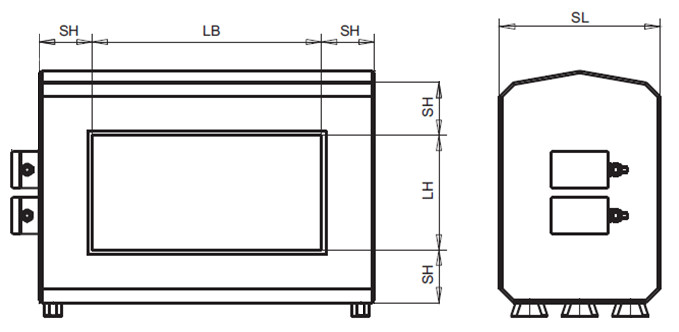

Rozměry
| LH: Výška apertury (mm) | LB: Šířka apertury (mm) | SH: Tloušťka | SL: Délka detektoru (mm) |
|---|---|---|---|
| 50 – 150 | Volitelná | 115 | 260 |
| 175 - 200 | Volitelná | 115 | 300 |
| 225 - 250 | Volitelná | 115 | 350 |
| 275 - 300 | Volitelná | 115 | 400 |
| 325 - 350 | Volitelná | 115 | 450 |
| 375 - 400 | Volitelná | 115 | 500 |
| 425 - 450 | Volitelná | 115 | 550 |
| 475 - 500 | Volitelná | 115 | 600 |
| 550 – 600 | Volitelná | 115 | 650 |
| 650 – 700 | Volitelná | 150 | 700 |
| 750 – 800 | Volitelná | 150 | 800 |
| 850 – 900 | Volitelná | 150 | 900 |
| 950 – 1000 | Volitelná | 150 | 1000 |
| > 1000 | Volitelná | 150 | 1200 |
LB – šířka apertury – volitelná od 50 do 2000 mm (po 50 mm)
Metal free (bezkovová) zóna - MFZ:
Pro správnou funkci detektoru kovů je zásadní, aby se v bezprostřední blízkosti apertury detektoru nevyskytovaly nepohyblivé (např. konstrukce dopravníku, kryt dopravníku) ani pohyblivé kovy (např. válečky dopravníku). Proto se u každého detektoru definuje MFZ, která by neměla obsahovat pohyblivé ani nepohyblivé kovy. Apertura detektoru kovů má být umístěna do středu metal free zóny. Díky tomu, že při instalaci detektoru dodržíte MFZ, tak předejdete falešným signálům a falešnému vyřazení výrobků a přispějete ke správné funkci detektoru.
Kontaktujte nás – pomůžeme Vám s výpočtem MFZ pro pohyblivé i nepohyblivé kovy.
Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou rozměry apertury (čím je nižší výška apertury, tím je vyšší citlivost detektoru), rychlost dopravníku, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.
Diagram citlivosti detektoru METRON 05 C platí pro LB 1,5 x LH
Řídicí jednotka AMD 05
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Automatické nastavení produktu s potlačením rušivého signálu a automatickou kalibrací citlivosti
- Digitální filtrace signálu pro maximální stabilitu v náročném prostředí
- Monitorování správné funkčnosti systému
- Dotykové ovládání – moderní design
- Snadné 4 tlačítkové intuitivní ovládání– zásadní pro obsluhu detektoru
- Pětiřádkový LCD displej
- Možnost uložit do paměti nastavení až 500 produktů
- Možnost vzdáleného připojení – diagnostika, změna parametrů, aktualizace SW
Rozsah dodávky
Součástí dodávky detektorů METRON 05 C je:
- Detekční hlava
- Řídicí jednotka
- Propojovací kabely
- Návod k použití
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 50 W
- Stupeň krytí: IP 54
- Min. provozní teplota: - 10 °C
- Max. provozní teplota: + 50 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Max. rychlost dopravníku, při které dokáže spolehlivě detekovat kovy: 30 m/s
- Napájecí kabel: 1,8 m se zástrčkou
