Magnetické upínače pro broušení
Magnetické upínače jsou účinnými pomocníky pro broušení drobných, tenkých i větších dílců. Jejich propracovaná konstrukce umožňuje chlazení při broušení chladicí kapalinou či ponořením do dielektrického roztoku.
Hlavními přednostmi našich magnetických upínačů je kompaktní upínací plocha pro upnutí širokého spektra obrobků, dlouhá životnost díky zabrousitelné pólové desce a nenáročná údržba a obsluha.
Snadná objednávka v e-shopu
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Stáhněte si informační leták upínačů na všechny typy obrábění.
Ploché broušení
Neomicro
Permanentní magnetický upínač Neomicro je ideální pro přesné broušení malých, tenkých, ale stejně tak velkých dílců či elektroerozivní obrábění.
Má nízkou vodotěsnou konstrukci, lze jej chladit roztokem a ponořit do dielektrické kapaliny. Horní pólová deska složená z mosazných a ocelových lamel zaručuje vysokou stabilitu, přesnost a účinnost upnutí pomocí maximální koncentrace magnetické síly do plochy obrobku.
Dlouhou životnost zaručuje pólová deska s limitem přebroušení až 7 mm.
Výhody
- Pevná konstrukce a vodotěsná konstrukce
- Vysoká stabilita a přesnost upínače při broušení na plocho
- Schopnost upínat ty nejtenčí dílce
- Dlouhá životnost díky pevné pólové desce, kterou můžete mnohokrát zabrousit
- Nenáročná obsluha a údržba
- Odolný přepínací mechanismus
| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOC100175 | 100 | 175 | 49 | 7 |
| NEOC100250 | 100 | 250 | 49 | 10 |
| NEOC130255 | 130 | 255 | 49 | 13 |
| NEOC150250 | 150 | 250 | 51 | 15 |
| NEOC150300 | 150 | 300 | 51 | 18 |
| NEOC150350 | 150 | 350 | 51 | 22 |
| NEOC150400 | 150 | 400 | 51 | 25 |
| NEOC150450 | 150 | 450 | 51 | 28 |
| NEOC200400 | 200 | 400 | 51 | 34 |
| NEOC200450 | 200 | 450 | 51 | 37 |
| NEOC200500 | 200 | 500 | 51 | 41 |
| NEOC200600 | 200 | 600 | 51 | 49 |
| NEOC250500 | 250 | 500 | 56 | 56 |
| NEOC300600 | 300 | 600 | 56 | 81 |

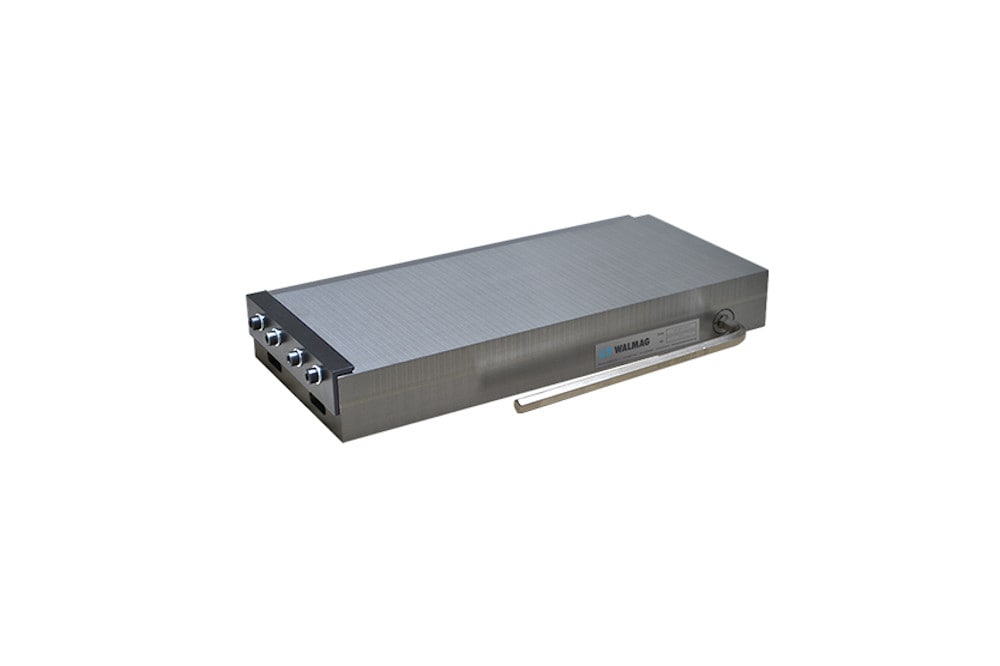

Neodymax
Neodymax patří mezi nejsilnější permanentní magnetické desky v našem sortimentu. Velká upínací síla až 120 N/cm2 pomáhá efektivně upínat dílce při obrábění.
Je způsobena dvojitým neodymovým magnetickým systémem, který při zachování nízké hmotnosti upínače dokáže vyvinout vysokou přídržnou sílu.
Pólová deska je z velmi odolného materiálu a opatřena příčným kombinovaným pólováním s roztečí 5/1/5/1/2/1 mm (ocel/nerez). Proto je Neodymax vhodný pro upínání obrobků při přesném plochém broušení, kdy není problém upnout malé tenké dílce i mnohem větší komponenty. Upínač je zároveň možné použít i pro lehké frézovací operace.
Díky vodotěsné konstrukci je upínač možné ponořit do dielektrické kapaliny při EDM obrábění.
Výhody:
- Vysoká upínací síla dvojitého neodymového systému
- Univerzálnost - možnost použití na broušení i lehké frézování
- Vysoká odolnost a životnost pólové desky v provedení ocel / nerez
- Limit přebroušení 6 mm
- Odolná a trvanlivá ocelová základna
- Tuhá a stabilní konstrukce upínače pro přesné obrábění
- Snadná obsluha pro vysokou efektivitu upínání
| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOD150300 | 150 | 300 | 54 | 20 |
| NEOD150450 | 150 | 450 | 54 | 30 |
| NEOD200450 | 200 | 450 | 54 | 40 |
| NEOD250380 | 250 | 380 | 56 | 40 |
| NEOD300600 | 300 | 600 | 56 | 78 |
Broušení na kulato
Kruhové magnetické upínače s permanentními neodymovými magnety jsou vhodné především jako příslušenství hrotových brusek, ale je možné je použít i pro upínání na jiných strojích. Upínače s radiálními póly na pólové desce jsou určené pro soustružení a broušení obrobků většinou kruhového tvaru. Výhodou je možnost obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci. Magnetické upínače s paralelním pólováním využijete pro finalizaci broušení.

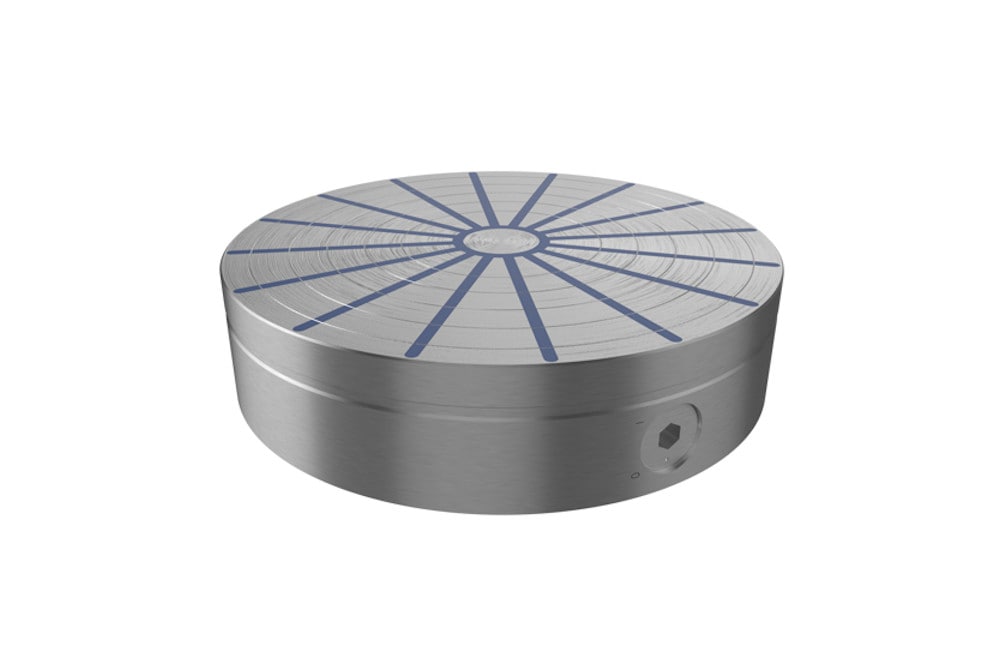

Neostar
Permanentní magnetická deska Neostar je navržena zejména pro upínání obrobků při soustružení a broušení na kulato. Pólová deska s radiálními póly vám umožní snadno a efektivně obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci – bez nutnosti jej odepnout a znovu upnout.
Disponuje maximální upínací silou až 140 N/cm2 – v závislosti na velikosti upínače a rozměrech obráběných komponentů. Pevná ocelová základna je ze spodní strany opatřená 2 – 4 závity pro uchycení na vhodnou přírubu.
Výhody:
- Kompaktní pólová deska z jednoho kusu oceli s radiálními póly
- Vhodný pro soustružení a broušení na kulato
- Velmi výkonný dvojitý Neodymový magnetický systém
- Ocelová základna
| Katalogové číslo | D (mm) | H (mm) | D1 (mm) | E (mm) | F (mm) | Hmotnost (kg) | Počet pólů |
|---|---|---|---|---|---|---|---|
| NEOS130 | 130 | 57 | 15 | - | 100 | 5 | 10 |
| NEOS150 | 150 | 57 | 15 | 80 | 120 | 7,3 | 10 |
| NEOS200 | 200 | 57 | 20 | 110 | 180 | 13 | 12 |
| NEOS250 | 250 | 70 | 30 | 140 | 220 | 25 | 16 |
| NEOS300 | 300 | 73 | 38 | 180 | 260 | 37 | 16 |
| NEOS350 | 350 | 73 | 40 | 220 | 300 | 49 | 20 |
| NEOS400 | 400 | 74 | 40 | 260 | 340 | 68 | 20 |
| NEOS500 | 500 | 78 | 50 | 300 | 400 | 109 | 24 |
| NEOS600 | 600 | 78 | 90 | 350 | 450 | 172 | 30 |
| NEOS700 | 700 | 78 | 90 | 350 | 450 | 234 | 30 |
| NEOS800 | 800 | 110 | 100 | 400 | 700 | 420 | 30 |
Maxgrip
Permanentní magnetický upínač Maxgrip vyniká především svou vysokou upínací silou a univerzálností. Kombinace pólové desky s relativně jemným rovnoběžným uspořádáním pólů a možnosti plynule regulovat upínací sílu znamená velmi snadné centrování obrobků při soustružení i broušení.
Maxgrip je vhodným nástrojem pro upínání různých tvarů obrobků při broušení, stejně jako pomocníkem při soustružení. Možnost plynulé regulace upínací síly velmi usnadňuje centrování. Nízké a velmi stabilní magnetické pole umožňuje pevné a stabilní upnutí i relativně malých a tenkých obrobků. Horní pólová deska upínače je z jednoho masivního celku, nehrozí tak žádné zatečení chladící kapaliny do těla magnetu. Díky vysokému limitu přebroušení je zaručena její velmi dlouhá životnost .
Výhody
- Pevné ocelové tělo upínače
- Pólová deska s rovnoběžným uspořádáním pólů
- Plynulé nastavení upínací síly
- Vodotěsná konstrukce
- Dvojitý magnetický systém
| Katalogové číslo | D (mm) | H (mm) | G (mm) | D1 (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| MAXGRIP200 | 200 | 57 | 5 | 60 | 15 |
| MAXGRIP250 | 250 | 57 | 5 | 80 | 22 |
| MAXGRIP300 | 300 | 57 | 6 | 150 | 32 |
| MAXGRIP350 | 350 | 57 | 6 | 170 | 43 |
|
MAXGRIP400 |
400 | 57 | 8 | 200 | 56 |
Neogrip
Permanentní magnetický kruhový upínač Neogrip je speciálně konstruovaný především pro upínání velmi tenkých a malých součástí, jako jsou drobné ploché obrobky, profily apod. Zvládne však také upnutí větších obrobků, a proto je univerzální pomůckou v každé průmyslové výrobě.
Dvojitý neodymový magnetický systém zaručuje při upnutí výraznou přídržnou sílu, která zajišťuje stabilitu obrobku při obrábění. Díky tomu dosáhnete přesných výsledků.
Výhody
- Přesné a rychlé upnutí tenkých i drobných obrobků
- Nízká konstrukční výška a nízké magnetické pole
- Dvojitý neodymový magnetický systém
- Ocelová základna s možností uchycení magnetu na přírubu či přímo do sklíčidla
- Vodotěsná konstrukce umožňující použití za sucha i s chladicí kapalinou
- Pólová deska pájená stříbrem
| Katalogové číslo | D (mm) | H (mm) | E (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOG100 | 100 | 51 | 86 | 3 |
| NEOG130 | 130 | 51 | 120 | 5 |
| NEOG150 | 150 | 51 | 137 | 7 |
| NEOG200 | 200 | 51 | 182 | 12 |
